Čo je P-diagram?
P-diagram je nevyhnutným nástrojom pre každý vývojový projekt. Podporuje lepšie rozhodovanie, presadzuje myslenie na systémovej úrovni a kladie základy pre robustnú analýzu návrhu, najmä ak sa používa spolu s nástrojmi ako FMEA. P-diagram je spôsob, ako kompaktne definovať rozsah vývoja. Najprv sa identifikuje signál (vstup) a odozva (výstup) spojené s konceptom návrhu.
P-diagram je užitočným nástrojom pri brainstormingu a dokumentovaní:
- Signálne faktory / prechádzajúce návrhom produktu
- Premenná odozvy alebo Ideálna funkcia / je to výstup činiteľa signálu
- Kontrolné faktory / dizajn, materiály, procesy
- Hlukové faktory / tie, ktoré nie sú pod kontrolou, faktory prostredia, používanie zákazníkom, rozhrania s inými systémami, degradácia v priebehu času, odchýlky medzi jednotlivými kusmi a ďalšie.
- Chybové stavy / poruchové režimy
Stiahnite si našu e-knihu
Stiahnite si našu bezplatnú e-knihu a zistite, ako môže spoločnosť GQ Interim zmeniť vaše podnikanie pomocou odborných riešení v oblasti vedenia!
Prečo je to dôležité?
Tento diagram je založený na koncepte premeny 100 % vstupného signálu na 100 % ideálnej funkcie. Akýkoľvek navrhnutý systém môže dosiahnuť svoju ideálnu funkciu, ale na to je potrebné efektívne transformovať všetku použitú energiu na vytvorenie požadovanej výstupnej energie. V skutočnosti nepoznáme žiadny takýto systém. Každý systém má menej ako 100 % účinnosť pri transformácii energie. Táto strata vedie k vytváraniu nezamýšľaných funkcií alebo chybových stavov.
Kedy ho použiť?
Vývoj P-diagramu by mal začať súbežne s vývojom FMEA. Integrácia P-diagramu v ranej fáze procesu návrhu zabezpečuje, že všetky funkčné vzťahy, potenciálne zdroje šumu a riziká zlyhania sú jasne pochopené ešte pred prijatím kritických rozhodnutí. Je obzvlášť cenný počas fáz vývoja konceptu, plánovania architektúry systému a hodnotenia rizík, kde vizualizácia interakcií medzi premennými môže viesť k robustnejším a odolnejším návrhom.
Používanie P-diagramu v spojení s nástrojmi, ako sú Design FMEA a metódy Robust Design, zvyšuje schopnosť tímu predvídať problémy, dokumentovať predpoklady a proaktívne navrhovať s ohľadom na variabilitu v reálnom svete.

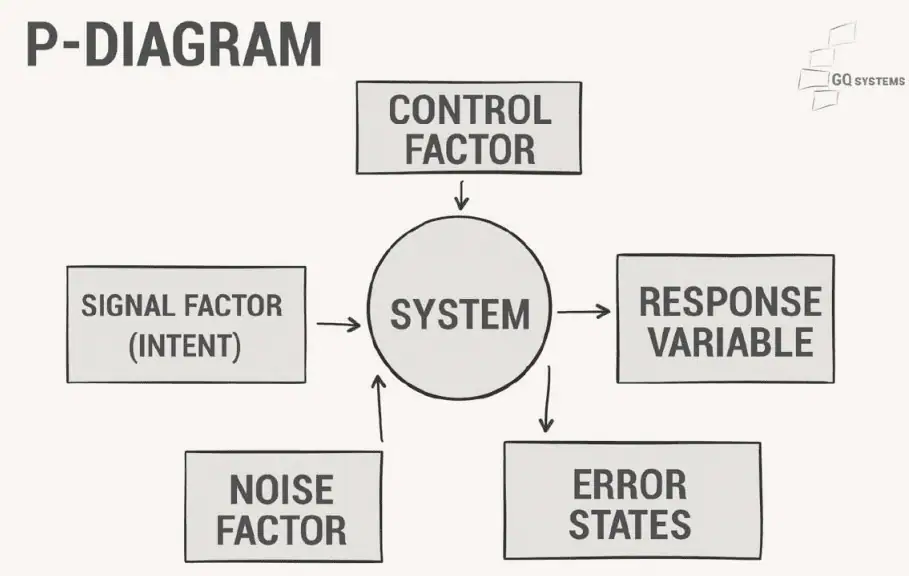

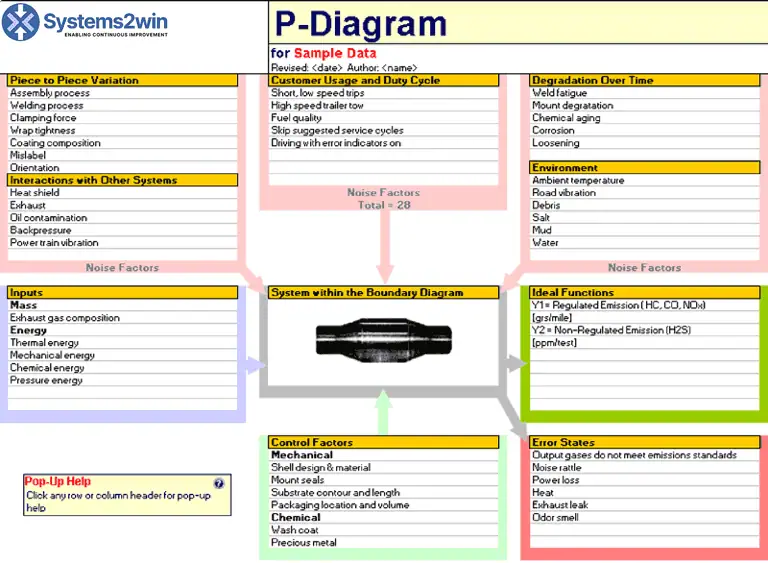

Príklad P-diagramu
Výhody používania P-diagramu
P-diagram ponúka niekoľko kľúčových výhod, vďaka ktorým je cenným nástrojom počas celého cyklu vývoja produktu:
- Objasňuje správanie systému: Explicitnou identifikáciou vstupných signálov, ideálnych výstupov a externých hlukových faktorov pomáha P-diagram tímom lepšie pochopiť, ako sa očakáva, že systém bude fungovať za normálnych aj extrémnych podmienok. To znižuje nejednoznačnosť a zdôrazňuje očakávania výkonu v raných fázach vývoja.
- Posilňuje medzifunkčnú spoluprácu: Vizuálna štruktúra P-diagramu uľahčuje tímom inžinierstva, dizajnu, kvality a výroby komunikáciu a zosúladenie kľúčových charakteristík systému. Stáva sa spoločným referenčným bodom pre rozhodovanie naprieč oddeleniami.
- Podporuje robustný návrh: V kombinácii s metódami ako FMEA a Taguchiho techniky robustného návrhu slúži P-diagram ako základ pre identifikáciu potenciálnych zdrojov variácií a implementáciu stratégií návrhu, ktoré minimalizujú ich vplyv.
- Uľahčuje analýzu koreňových príčin: V prípadoch, keď sa počas testovania alebo v teréne vyskytnú poruchy, P-diagram pomáha sledovať súvislosti medzi premennými, čo uľahčuje izoláciu príčin zníženia výkonu alebo systémových porúch.
Vďaka prehľadnosti a štruktúre zohráva P-diagram kľúčovú úlohu pri navrhovaní spoľahlivých, efektívnych a vysoko výkonných systémov – najmä v odvetviach, kde sú kvalita a konzistentnosť nevyhnutné.
Záver
P-diagram zohráva kľúčovú úlohu pri vývoji spoľahlivých a vysokovýkonných systémov tým, že zachytáva celú komplexnosť fungovania produktu a jeho reakcií na prostredie. Systematickou identifikáciou signálových vstupov, ideálnych reakcií, riadiacich parametrov a šumových premenných môžu inžinierske tímy lepšie predvídať poruchové režimy a navrhovať odolnejšie riešenia. Keď je P-diagram integrovaný v ranej fáze vývojového procesu, nielenže podporuje znižovanie rizika a zlepšovanie kvality, ale tiež spája medzifunkčné tímy okolo spoločného chápania toho, ako má systém fungovať.
