Regulačný diagram, nazývaný aj graf kontroly kvality, zobrazuje nameranú hodnotu procesu v časovom poradí so stredovou čiarou a s hornou a dolnou regulačnou medzou, ktoré sa vypočítajú z dát procesu. Body vnútri regulačných medzí ukazujú bežnú variabilitu. Bod mimo medzí alebo neobvyklý priebeh signalizuje špeciálnu príčinu, ktorú má tím nájsť a odstrániť.
Regulačné diagramy sú hlavným nástrojom štatistickej regulácie procesu, skrátene SPC, a patria medzi sedem základných nástrojov kvality. V tomto návode sa dozviete, aké typy regulačných diagramov existujú, ako vypočítať regulačné medze, ako diagram čítať, ako sa líši od predregulačného diagramu a ako s ním výrobné závody udržiavajú procesy stabilné.
- Regulačný diagram ukazuje hlas procesu. Jeho medze vychádzajú z dát procesu, nie z výkresu ani zo špecifikácie zákazníka.
- Regulačné medze sa zvyčajne stanovujú na ±3 smerodajné odchýlky od priemeru, takže bod mimo nich takmer určite nie je náhodný šum.
- Diagram vyberajte podľa typu dát: X-bar a R alebo I-MR pre merané hodnoty, p, np, c alebo u pre počítané chyby.
- Predregulačný diagram namiesto toho pracuje s tolerančnými medzami. Hodí sa po prestavení stroja, no posuny a trendy spoľahlivo neodhalí.
Čo je regulačný diagram?
Regulačný diagram zobrazuje meranú hodnotu, napríklad priemer hriadeľa alebo hmotnosť náplne, alebo počet, napríklad chýb v dávke, v poradí, v akom sa diely vyrobili. Má tri čiary. Stredová čiara je priemer procesu. Horná regulačná medza a dolná regulačná medza ukazujú, ako veľmi proces okolo tohto priemeru bežne kolíše.
Regulačný diagram vyvinul Walter A. Shewhart v Bell Telephone Laboratories v dvadsiatych rokoch minulého storočia. Jeho kľúčovou myšlienkou bolo, že každý proces má dva druhy variability. Variabilita z náhodných príčin je bežný šum stabilného procesu: malé rozdiely v materiáli, stroji a prostredí. Variabilita zo špeciálnych príčin, ktoré staršia literatúra nazýva vymedziteľné, vzniká, keď sa zmenilo niečo konkrétne, napríklad sa opotreboval nástroj, prišla nová šarža materiálu alebo je zle nastavený stroj. Regulačný diagram tieto dva druhy oddelí, takže tím reaguje len na skutočné signály. Regulačné diagramy upravuje medzinárodný rad noriem ISO 7870.
Regulačné medze opisujú, čo proces skutočne robí. Vypočítajú sa z dát procesu a nesúvisia s tolerančnými medzami. Preto sa regulačnému diagramu hovorí hlas procesu, kým špecifikácia je hlasom zákazníka.
Aký typ regulačného diagramu použiť?
Správny diagram závisí od toho, aké dáta zbierate. Spojité dáta sa merajú na stupnici, napríklad dĺžka, hmotnosť alebo uťahovací moment. Atribútové dáta sa počítajú, napríklad počet chybných dielov alebo počet chýb na jednom kuse.
| Diagram | Dáta | Podskupina | Typické použitie |
|---|---|---|---|
| X-bar a R | Merané hodnoty | 2–9 dielov | Rozmery alebo hmotnosti odoberané zo stroja každú hodinu |
| X-bar a S | Merané hodnoty | 10 a viac dielov | Veľké podskupiny, napríklad z automatického merania |
| I-MR, individuálne hodnoty a kĺzavé rozpätie | Merané hodnoty | 1 diel | Pomalé procesy, chemické dávky, deštruktívne skúšky |
| Diagram p | Podiel chybných kusov | Môže sa meniť | Percento vyradených dielov v dávkach rôznej veľkosti |
| Diagram np | Počet chybných kusov | Konštantná | Vyradené diely v pevnej vzorke 50 kusov |
| Diagram c | Počet chýb | Konštantná jednotka | Chyby laku na jednej karosérii |
| Diagram u | Chyby na jednotku | Môže sa meniť | Chyby zvarov na meter pri dieloch rôznej dĺžky |
Diagramy pre spojité dáta sú citlivejšie ako atribútové a zmenu odhalia z menšieho počtu vzoriek. Používajte ich pri kritických znakoch. Atribútové diagramy sú jednoduchšie a dobre poslúžia pri vizuálnej kontrole a výstupných auditoch.
Ako zostaviť regulačný diagram?
Regulačný diagram zostavíte v Exceli, v štatistickom softvéri, napríklad v Minitabe, alebo v module SPC vášho MES. Postup je vždy rovnaký:
- Vyberte znakVyberte znak, na ktorom záleží zákazníkovi alebo nasledujúcemu procesu, napríklad kritický rozmer z kontrolného plánu.
- Overte systém meraniaUistite sa, že meradlo je kalibrované a analýza systému merania je vyhovujúca. Nevyhovujúce meradlo pridá do diagramu šum.
- Určte racionálne podskupinyOdoberajte diely vyrobené za rovnakých podmienok, napríklad 5 po sebe idúcich dielov z jedného stroja. Variabilita vnútri podskupiny má pochádzať len z náhodných príčin.
- Zozbierajte základné dátaSkôr než začnete počítať medze, zozbierajte 20–25 podskupín z procesu, ktorý beží bežným spôsobom.
- Vypočítajte stredovú čiaru a medzePriemer a regulačné medze vypočítajte podľa vzorcov pre váš typ diagramu.
- Zakreslite body a skontrolujte základné obdobieZakreslite body. Ak je niektorý bod mimo regulačných medzí, nájdite príčinu, odstráňte ju a medze vypočítajte znova.
- Sledujte a reagujteNové podskupiny ďalej zakresľujte do diagramu s pevnými medzami, a keď sa v diagrame objaví signál, postupujte podľa reakčného plánu.
Ako vypočítať regulačné medze?
Pri väčšine diagramov sú medze rovné priemeru plus a mínus trom smerodajným odchýlkam zakresľovanej štatistiky. V praxi sa smerodajná odchýlka odhaduje z rozpätí podskupín a z konštanty, ktorá závisí od veľkosti podskupiny. Pre diagram X-bar a R platia tieto vzorce:
- Diagram X-bar: stredová čiara = celkový priemer X̿. Horná regulačná medza = X̿ + A2 × R̄. Dolná regulačná medza = X̿ − A2 × R̄.
- Diagram R: stredová čiara = priemerné rozpätie R̄. Horná regulačná medza = D4 × R̄. Dolná regulačná medza = D3 × R̄.
- Pre podskupinu 5 dielov sú konštanty A2 = 0,577, D3 = 0 a D4 = 2,114.
Tu je ilustračný príklad. Obrábacia bunka kontroluje priemer 25 mm v podskupinách po 5 dieloch. Po 25 podskupinách je celkový priemer 25,000 mm a priemerné rozpätie 0,100 mm.
| Čiara | Diagram X-bar | Diagram R |
|---|---|---|
| Horná regulačná medza | 25,058 mm | 0,211 mm |
| Stredová čiara | 25,000 mm | 0,100 mm |
| Dolná regulačná medza | 24,942 mm | 0 mm |
Ak výkres povoľuje 25,00 ± 0,15 mm, regulačné medze ležia hlboko vnútri tolerancie. Presne tak vyzerá spôsobilý proces. Čísla sú ilustračné.
Diagram X-bar zobrazuje priemery podskupín a priemery kolíšu menej ako jednotlivé diely. Ak do neho pridáte tolerančné medze, proces bude vyzerať bezpečnejšie, než v skutočnosti je. Tolerančné medze patria do histogramov a štúdií spôsobilosti.
Ako čítať regulačný diagram?

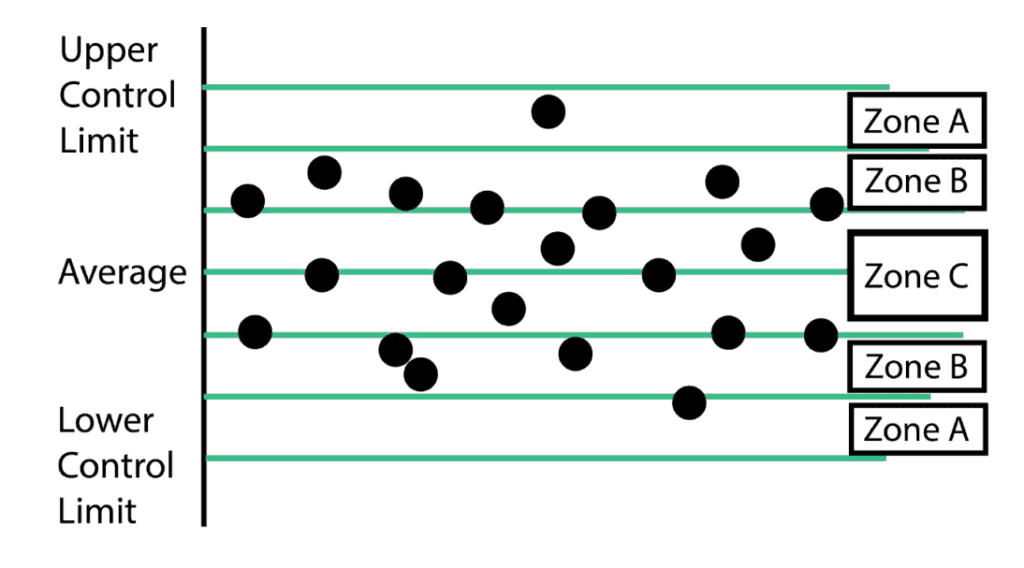

Proces je štatisticky zvládnutý, keď body náhodne kolíšu okolo stredovej čiary a zostávajú vnútri regulačných medzí. Diagram signalizuje špeciálnu príčinu, keď uvidíte jeden z týchto priebehov. Vychádzajú z pravidiel Western Electric a z Nelsonových pravidiel:
- Jeden bod nad hornou alebo pod dolnou regulačnou medzou.
- 7 alebo viac bodov za sebou na rovnakej strane stredovej čiary.
- 6 alebo viac bodov za sebou, ktoré plynule stúpajú alebo klesajú.
- 2 z 3 po sebe idúcich bodov blízko tej istej regulačnej medze.
- 14 bodov za sebou, ktoré striedavo stúpajú a klesajú.
- Opakujúci sa cyklus alebo body, ktoré sa až príliš tesne držia stredovej čiary.
Dohodnite sa, ktoré pravidlá váš závod používa, a zapíšte ich do pracovného postupu. Priveľa pravidiel naraz zvyšuje počet falošných poplachov. Mnohé závody začínajú prvými tromi.
Čo robiť, keď proces nie je štatisticky zvládnutý?
Signál v diagrame znamená, že treba konať, nielen niečo zapísať. Dobrý reakčný plán určuje, kto zastaví proces, čo sa stane s dielmi vyrobenými od poslednej dobrej podskupiny a kto hľadá príčinu. V závodoch automobilového priemyslu je reakčný plán súčasťou kontrolného plánu. Pozrite si náš článok o PFMEA a kontrolnom pláne.
- Zastavte proces alebo prijmite okamžité opatrenia: zadržte podozrivé diely a overte, či zodpovedajú špecifikácii.
- Nájdite špeciálnu príčinu: čo sa zmenilo v materiáli, stroji, metóde, u operátora alebo v meraní?
- Príčinu odstráňte a priamo do diagramu zapíšte príčinu aj opatrenie.
- Na ďalších podskupinách overte, že proces je opäť štatisticky zvládnutý.
- Ak sa ten istý signál vráti, spustite s tímom analýzu koreňovej príčiny.
Pri hľadaní koreňovej príčiny vám pomôže článok štruktúrované riešenie problémov. Keď o pozornosť súperí veľa rôznych chýb, najprv ich zoraďte pomocou Paretovho diagramu v kontrole kvality a regulačný diagram potom nasaďte na znak, na ktorom záleží najviac.
Operátori zakresľujú dáta sami, pri každom signáli je poznámka s príčinou a opatrením a po každom skutočnom zlepšení sa medze zúžia.
Sprievodca interim manažmentom pre výrobné firmy
Ako pripraviť zadanie, vybrať a zapracovať interim experta na projekt v oblasti kvality, s kontrolnými zoznamami, ktoré využijete pri ďalšom projekte.
- Kedy sa interim expert oplatí
- Ako napísať mandát
- Prvých 30 dní, týždeň po týždni
Čo je predregulačný diagram a ako sa líši od regulačného diagramu?

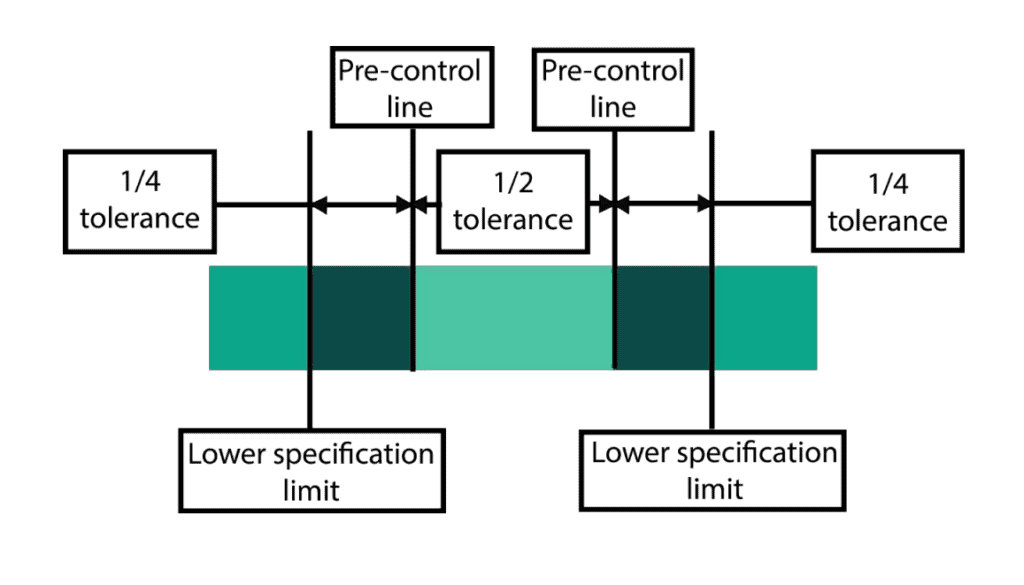

Predregulačný diagram, po anglicky pre-control chart, je jednoduchší nástroj, ktorý niektoré závody používajú priamo pri stroji. Medze nepočíta z dát procesu. Toleranciu rozdelí na pásma. Zelené pásmo je stredná polovica tolerancie okolo cieľovej hodnoty. Žlté pásma sú vonkajšie štvrtiny tolerancie. Všetko mimo tolerančných medzí je červené.
Na kvalifikáciu procesu musí 5 po sebe idúcich dielov padnúť do zeleného pásma. Potom operátor v pravidelných intervaloch kontroluje 2 po sebe idúce diely:
- Oba diely zelené alebo jeden zelený a jeden žltý: pokračujte vo výrobe.
- Oba diely žlté: zastavte a upravte proces.
- Ktorýkoľvek diel červený: zastavte a upravte proces.
- Pred opätovným spustením musí 5 dielov za sebou znova padnúť do zeleného pásma.
Ako často odoberať vzorky, určíte podľa zastavení. Podľa bežného pravidla sa priemerný interval medzi dvoma zastaveniami vydelí šiestimi.

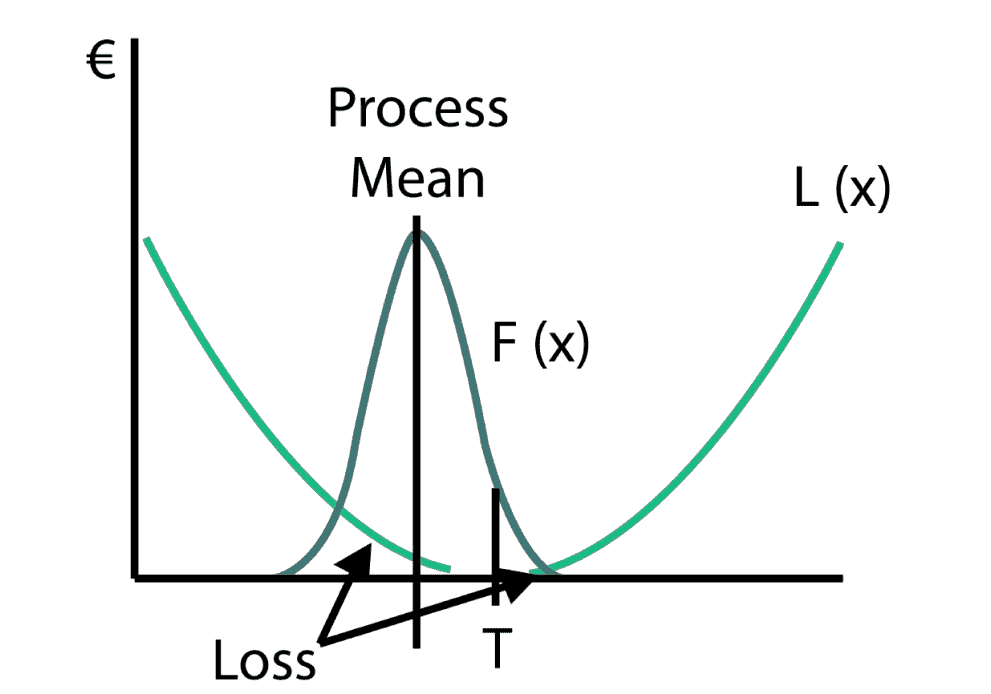

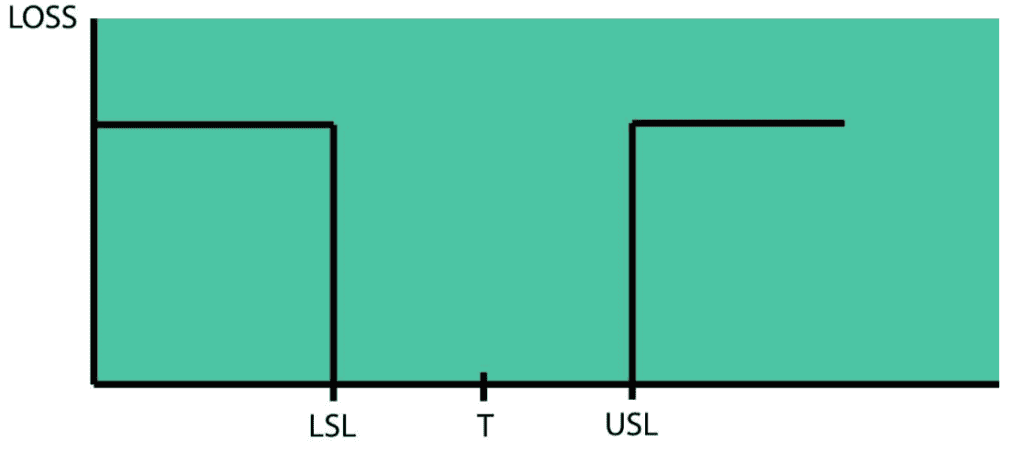

Oba nástroje stoja na odlišných myšlienkach. Predregulácia považuje každý diel v tolerancii za dobrý a diel na okraji tolerancie má rovnakú hodnotu ako diel presne na cieľovej hodnote. Regulačné diagramy vychádzajú z Taguchiho stratovej funkcie. Každá odchýlka od cieľovej hodnoty spôsobuje určitú stratu, pretože ďalšie kroky v toku hodnôt musia túto variabilitu vstrebať. Diel vyrobený presne na cieľovú hodnotu má preto väčšiu hodnotu než diel vyrobený na tolerančnej medzi.

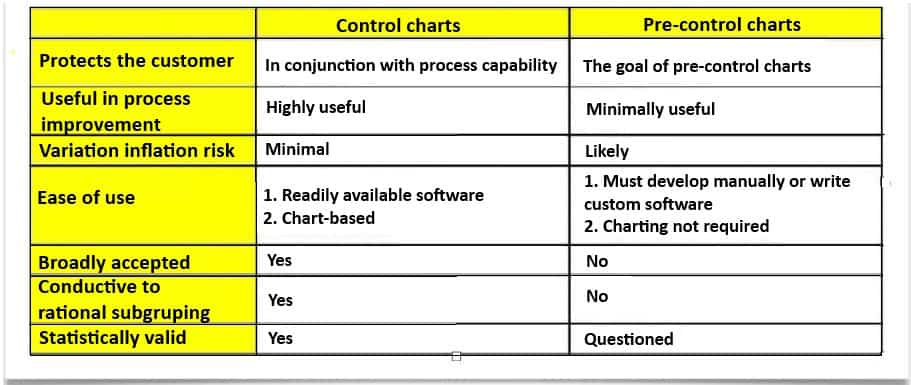

| Hľadisko | Predregulačný diagram | Regulačný diagram |
|---|---|---|
| Medze vychádzajú z | Tolerančných medzí, hlasu zákazníka | Dát procesu, hlasu procesu |
| Pohľad na kvalitu | Čo je v tolerancii, je dobré | Každá odchýlka od cieľa stojí peniaze |
| Odhalí posuny, drift a trendy | Nie so štatistickou istotou | Áno, podľa jasných pravidiel |
| Dáta potrebné na začiatok | 5 dielov v zelenom pásme | 20–25 podskupín |
| Najlepšie použitie | Nastavenie a prestavenie stroja | Priebežné sledovanie a zlepšovanie |
Predregulácia je najužitočnejšia hneď po prestavení stroja. Pomáha vycentrovať proces, kým nie je dosť dát na výpočet regulačných medzí a potvrdenie spôsobilosti. Pravidlo „zastavte a upravte“ zmeňte na „zastavte a preskúmajte“, aby operátori neupravovali proces, ktorý vykazuje len bežnú variabilitu. Ak predreguláciu takto použijete ako súčasť postupu prestavenia, chráni zákazníka dovtedy, kým nie je proces stabilný, štatisticky zvládnutý a spôsobilý.
Ako výrobné závody používajú regulačné diagramy?
V závodoch automobilového priemyslu aj v ďalších odvetviach je SPC štandardnou požiadavkou zákazníkov. IATF 16949 a základné nástroje kvality, tzv. core tools, očakávajú regulačné diagramy pri špeciálnych znakoch a štúdie spôsobilosti pred sériovou výrobou. Typické použitie:
- Kritické rozmery na linkách obrábania, vstrekovania a lisovania, s diagramami X-bar a R alebo I-MR priamo pri stroji.
- Parametre procesu, napríklad teplota, tlak alebo uťahovací moment, často zakresľované automaticky zo snímačov.
- Chybovosť pri výstupnej kontrole alebo pri auditoch zákazníka, s diagramami p alebo u.
- Spúšťanie výroby a zmeny: dôkaz, že nový alebo zmenený proces je stabilný, skôr než ho zákazník schváli.
- Projekty zlepšovania: vo fáze Control cyklu DMAIC metódy Six Sigma regulačné diagramy udržia dosiahnuté zlepšenie.
Mnohé závody dnes zbierajú dáta automaticky a diagramy sledujú naživo v MES alebo v softvéri SPC. Ubudne tým ručná práca, no reakciu to nenahradí. Hodnotu prinášajú ľudia, ktorí signály sledujú a v každej zmene na ne reagujú. Na tom stojí aj jeden z princípov TQM: rozhodnutia založené na faktoch, ktoré robia ľudia najbližšie k procesu.
Ako pomáha GQ Interim
Nakresliť regulačný diagram je ľahké. Ťažšie je dosiahnuť, aby závod používal SPC, ktoré zachytí problémy skôr než zákazník. Potrebujete na to spoľahlivé systémy merania, rozumne zvolené podskupiny, jasné reakčné plány a operátorov, ktorí diagramom dôverujú. Keď má váš tím kvality plné ruky práce s reklamáciami a auditmi, interim manažér to môže počas projektu zaviesť a odovzdať vám funkčný systém.
Od roku 2011 sme dokončili 1 550+ projektov vo výrobných a priemyselných firmách v strednej a východnej Európe, pre klientov ako Stellantis, Porsche, Siemens, Valeo a Magna. V našej databáze je 7 500+ overených expertov vrátane interim manažérov kvality, ktorí zaviedli SPC, úspešne absolvovali audity zákazníkov a stabilizovali spúšťanie výroby v závodoch automobilového priemyslu aj v ďalších odvetviach. Sme certifikovaní podľa ISO 9001 a TISAX.
Záver
Regulačný diagram vám povie, kedy sa proces zmenil a kedy nie. Vyberte diagram, ktorý zodpovedá vašim dátam, vypočítajte medze zo stabilného základného obdobia a dohodnite sa na jasných pravidlách a reakčnom pláne. Predreguláciu používajte len tam, kde pomáha, napríklad po prestavení stroja. Keď operátori reagujú na každý signál, diagram prestane byť len formalitou a začne predchádzať chybám.
Stabilné a predvídateľné procesy s expertom
Napíšte nám, ktoré procesy, audity alebo požiadavky zákazníkov vám spôsobujú problémy. Ozveme sa s profilmi expertov na kvalitu, ktorí podobné situácie už vyriešili.
Často kladené otázky
Aký je rozdiel medzi regulačnými a tolerančnými medzami?
Regulačné medze sa vypočítajú z dát procesu a ukazujú, ako proces bežne kolíše. Tolerančné medze určuje výkres alebo zákazník a ukazujú, čo musí výrobok splniť. Proces môže byť štatisticky zvládnutý, a pritom vyrábať diely mimo tolerancie. Alebo naopak nie je štatisticky zvládnutý, hoci sú všetky diely zatiaľ dobré.
Prečo sa regulačné medze stanovujú na 3 sigma?
Tri smerodajné odchýlky na každú stranu pokrývajú asi 99,7 % hodnôt stabilného procesu s približne normálnym rozdelením. Bod mimo medzí preto takmer určite nie je náhodný. Užšie medze by spôsobovali viac falošných poplachov, širšie by prehliadli skutočné zmeny.
Aký je rozdiel medzi diagramom X-bar a R a diagramom X-bar a S?
Oba zobrazujú priemery podskupín. Diagram R pracuje s rozpätím každej podskupiny a bežne sa používa pri malých podskupinách s 2–9 dielmi. Diagram S pracuje so smerodajnou odchýlkou a lepšie sa hodí pre podskupiny s 10 a viac dielmi.
Aký je rozdiel medzi diagramom p a diagramom np?
Oba sledujú chybné kusy. Diagram p zobrazuje podiel chybných kusov a funguje aj pri meniacej sa veľkosti vzorky. Diagram np zobrazuje počet chybných kusov a potrebuje konštantnú veľkosť vzorky.
Aký je rozdiel medzi regulačným diagramom a spôsobilosťou procesu?
Regulačný diagram ukazuje, či je proces počas určitého obdobia stabilný. Indexy spôsobilosti, napríklad Cp a Cpk, porovnávajú rozptyl stabilného procesu s toleranciou. Najprv regulačným diagramom overte stabilitu a až potom počítajte spôsobilosť.
Koľko dát potrebujete na regulačný diagram?
Bežné pravidlo je 20–25 podskupín, napríklad 100–125 dielov v podskupinách po 5, skôr než stanovíte medze. Pri menšom počte bodov považujte medze za predbežné a neskôr ich prepočítajte.
Ako vytvoriť regulačný diagram v Exceli?
Dáta podskupín zadajte do riadkov, vypočítajte priemer a rozpätie každej podskupiny a potom celkový priemer a priemerné rozpätie. Medze vypočítajte pomocou konštánt pre vašu veľkosť podskupiny a priemery, stredovú čiaru a obe medze zobrazte ako čiarový graf.
Kedy regulačný diagram nestačí?
Štandardný Shewhartov diagram odhaľuje malé, postupné posuny pomaly. Na tie sú citlivejšie diagramy CUSUM alebo EWMA. Regulačné diagramy navyše potrebujú funkčný systém merania, preto najprv overte meradlo.
Kedy použiť regulačný diagram v Six Sigma?
Vo fáze Measure ukáže, či je proces stabilný, skôr než ho začnete skúmať. Vo fáze Control cyklu DMAIC udrží zlepšenie a upozorní tím, ak sa proces začne vracať do pôvodného stavu.
